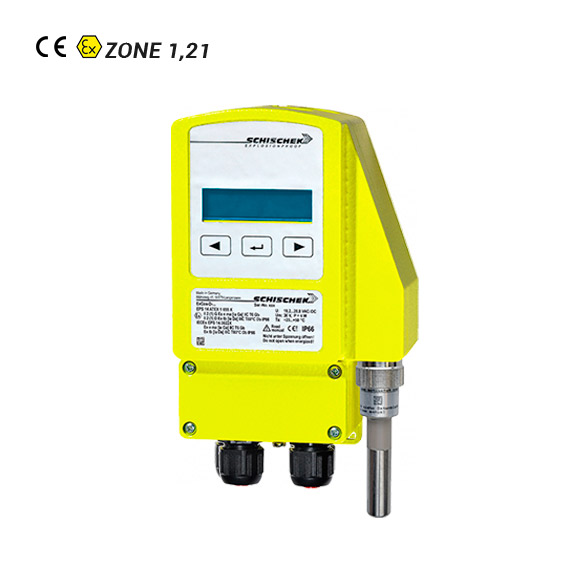

De la plus haute classe de protection (ATEX) et protection IP 66, un faible encombrement, des fonctions universelles et des caractéristiques techniques élaborées garantissant un bon fonctionnement dans des conditions ambiantes difficiles.
Les échelles de mesure sont réglables à l’intérieur de la plage maximale. Le signal analogique de sortie est soit 0…10 VDC ou 4…20 mA et paramétrable directement sur site. L’afficheur numérique indique la valeur en temps réel de la mesure, celui-ci s’éteint sur demande.
Tous les transmetteurs sont paramétrables sur site sans outil additionnel.
SPÉCIFICATIONS TECHNIQUES
Marquage ATEX:
II 2(1)G Ex e ma [ia Ga] IIC T6…T4 Gb
II 2(1)D Ex tb [ia Da] IIIC T80°C…T130°C Db IP66
Certificat: Certificat d’examen de type
Alimentation / Fréquence: 24 VAC/DC ± 20% (19,2…28,8 VAC/DC), 50/60 Hz
Consommation électrique: 150 mA, ~ 3 W, fusible interne 350 mAT, sans équerre, non détachable
Isolation galvanique: Alimentation aux entrées et sorties analogiques min. 1,5 kV, alimentation à la sortie relais min. 1,5 kV
Connexions électriques: Bornes 0,14…2,5 mm² boîte à bornes Ex-e intégrée, longueur de dénudage du fil 9 mm, couple de serrage 0,4…0,5 Nm, liaison équipotentielle 4 mm²
Display / Éléments de contrôle: 2 × 16 digits, matrice de points avec rétroéclairage, affichage pour configuration, aide utilisateur, paramètre et indication de la valeur utilisée / 3 boutons pour la configuration
Corps: Boîtier en aluminium moulé, peint / T6 (T80 °C) a −20…+50 °C
Température ambiante/humidité: − 20…+50 °C (température de stockage -35…+70 °C) / 0…95 % rH, sans condensation
Raccordement capteur: Uniquement pour capteur ExPro-C..! par connecteur à fiches femelle connection en façade ou au dos du transmetteur, selon le montage pour mesure d’ambiance ou de gaine. Attention: Une seule sonde ExPro-C.. peut être connectée à un transmetteur!
Echelle de mesure: Les échelles de mesure sont réglables dans la plage de valeurs maximale
Temps de réponse du capteur: T90 / ~ 1 s
Temps de départ: 5 s
Stabilité: Stabilité à long terme < 0,2 % / an, influence de la température < 0,02 % / K, influence de la tension d’alimentation < 0,01 %. Sortie: Tension U [V] ou courant I [mA], sélectionnable sur place par menu, protégée contre les courts-circuits et la tension externe jusqu’à 24 V et contre l’inversion de polarité Tension de sortie U: 0…10 VDC réglable, inversible, charge > 1 Ω, influence < 0,05 % /100 kΩ
Courant de sortie I: 0…20 mA réglable, inversible, charge < 500 Ω, influence < 0,1 % /100 Ω, tension de circuit ouvert < 24 V
Sortie en mode alarme: Signal de sortie croissant ou décroissant, sélectionnable sur place, jusqu’à 0 VDC / 0 mA ou jusqu’à 10 VDC/ 20 mA
Livraison comprenant: Transmetteur, 3 vis autotaraudeuses 4,2 × 13 mm resp. en acier inoxydable (avec les versions …CT et …VA)
Paramètres à la livraison: Sortie 4…20 mA, sortie en mode alarme décroissant à 0 V/0 mA
Dimensions: 180 × 107 × 66 mm
Poids: ~ 950 g
Entrées de câble: 2×M16, Ex-e Presse-étoupes en polyamide ~ Ø 5…9 mm
