Daté de la plus haute classe de protection (ATEX) et d’une protection IP66, son faible encombrement, ses fonctions universelles et ses caractéristiques techniques élaborées garantissent un bon fonctionnement dans des conditions ambiantes difficiles. Tous les transmetteurs sont paramétrables sur site sans outil additionel.

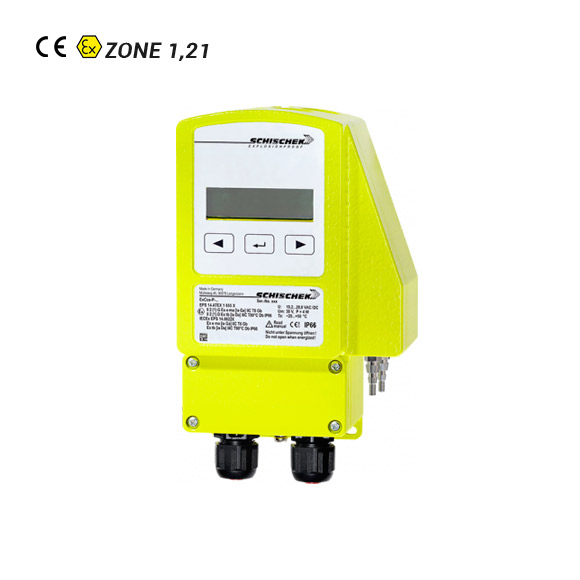

Transmetteur électrique antidéflagrant de pression relative ou de pression différentielle.
– Pas de modèle Ex i à raccorder
– Alimentation 24 VAC/DC
– Signal analogique réglable, sélection 0…10V / (0)4…20 mA
– Boîte de racccordement Ex e intégrée
– Affichage lumineux, possibilité de l’éteindre
– Vérrouillage des paramètres par mot de passe
Les transmetteurs sont équipés d’une unité d’alimentation 24 VAC/DC. Le câblage électrique doit être réalisé via la boîte à bornes “Ex-e” intégrée.
SPÉCIFICATIONS TECHNIQUES
Marquage ATEX:
II 2(1)G Ex e ma [ia Ga] IIC T6…T4 Gb
II 2(1)D Ex tb [ia Da] IIIC T80°C…T130°C Db IP66
Certificat: Certificat d’examen de type
Alimentation / Fréquence: 24 VAC/DC ± 20% (19,2…28,8 VAC/DC), 50/60 Hz
Consommation électrique: 150 mA, ~ 4 W, fusible interne 500 mAT, sans support, fixe
Isolation galvanique: Alimentation aux entrées et sorties analogiques min. 1,5 kV, alimentation à la sortie relais min. 1,5 kV
Connexions électriques: Bornes 0,14…2,5 mm² boîte à bornes Ex-e intégrée, longueur de dénudage du fil 9 mm, couple de serrage 0,4…0,5 Nm, liaison équipotentielle 4 mm²
Display / Éléments de contrôle: 2 × 16 chiffres, affichage à matrice de points, rétroéclairé, pour la configuration, le guidage de l’utilisateur, l’indication des paramètres et de la valeur réelle. / 3 boutons pour la configuration
Capteur / Circuit de capteur: Transmetteur de mesure piézoélectrique / Circuit interne à sécurité intrinsèque
Corps: Boîtier en aluminium moulé sous pression, revêtu / T6 (T80 °C) à −20…+50 °C
Température ambiante/humidité: -20…+50 °C (température de stockage -35…+70 °C) / 0…95 % rH, sans condensation
Raccord de pression: P+ / P- gaines Ø 4…6 mm
Échelle de mesure: ± 100 Pa, ±250 Pa, ±500 Pa, ±1.250 Pa, ±2.500 Pa, ±5.000 Pa, ±7.500 Pa selon le type. La marge de mesure minimale est de 20 % du total (ex 20 Pa pour ±100 Pa)
Temps de réponse: T90 / 5 s
Précision de la mesure de pression: < ± 1 % normalement, max. ±2 % de la valeur finale ± 1 Pa
Réglage du point zéro: Via menu. Les deux raccords de tube P+ / P- doivent être court-circuités mécaniquement pendant le réglage du point zéro
Non-linéarité et hystérésis: ± 0,05 % généralement, max. 0,25 % de la valeur finale
Temps de retard: 5 s
Stabilité: Stabilité à long terme < 0,2 % / an, influence de la température < 0,02 % / K, influence de la tension d’alimentation < 0,01 %. Sortie: Tension U [V] ou courant I [mA], sélectionnable sur place par menu, protégé contre les courts-circuits et la tension externe jusqu’à 24 V et contre l’inversion de polarité Tension de sortie U: 0…10 VDC réglable, inversible, charge > 1 Ω, influence < 0,05 % /100 kΩ
Courant de sortie I: 0…20 mA réglable, inversible, charge < 500 Ω, influence < 0,1 % /100 Ω, tension de circuit ouvert < 24 V
Sortie en mode alarme: Signal de sortie croissant ou décroissant, sélectionnable sur place, jusqu’à 0 VDC / 0 mA ou jusqu’à 10 VDC/ 20 mA
Livraison comprenant: Capteur, 3 vis autotaraudeuses 4,2 × 13 mm, tube de court-circuit, Cos-P-…-A avec 1 fiche supplémentaire pour câble Ø 6…8 mm
Paramètres à la livraison: Limites de la plage de pression min./max. (par exemple ExCos-P-100 = -100…+100 Pa), sortie 4…20 mA, sortie en mode alarme décroissant à 0 V/ 0 mA
Dimensions: 180 × 107 × 66 mm
Poids: ~ 950 g
Entrées de câble: 2×M16, Ex-e Presse-étoupes en polyamide ~ Ø 5…9 mm
