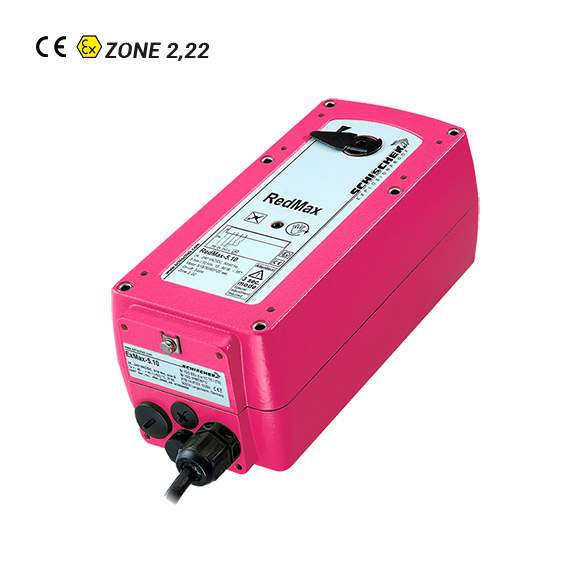

RedMax 90º EX Servomoteur Format ‘S’

Description

Tous les servomoteurs ATEX sont programmables et réglables sur site. Aucun outil particulier ou équipement n’est nécessaire. Les vitesses moteur sont sélectionnables ou réglables sur site.

Différents accessoires sont disponibles pour installer un bloc contacts externes, une boîte à bornes ou une adaptation pour le montage sur une vanne à boule ou papillon.

SPÉCIFICATIONS TECHNIQUES

Marquage ATEX:
II 3(3)G Ex db [ic Gc] IIC T6,T5,T4 Gc
II 3(3)D Ex tc [ic Dc] IIIC T80ºC,T95ºC,T130ºC Dc

Certificat: Certificat d’examen de type

Couple de rotation*: 5-30 Nm

Alimentation: 24-240 V AC / DC

Fréquence: 50-60 HZ

Angle de rotation: 95°

Vitesse de moteur: 3,15,30,60,120 sec/90°

Temps réponse du ressort*: 1, 3, 10 sec/90° sélectionnable

Mode de contrôle*: Tout ou Rien, 3-pos, 0-10 V DC, 4-20 mA

Feedback*: 0-10 V DC, 4-20 mA

Axe du servomoteur: 12 x 12 mm double carré

Indice de protection: IP66

Température de service: -40°…+40°C (T6) / -40°…+50°C (T5)/ -40°…+60°C (T4)

Connexion électrique: Câble ca. 1 m

Dimensions: L × L × H = 210 × 95 × 80 mm

Poids: Alu ca. 3,5 kg, VA ca. 7 kg

*dépend du Type ¹ …-une version seulement
